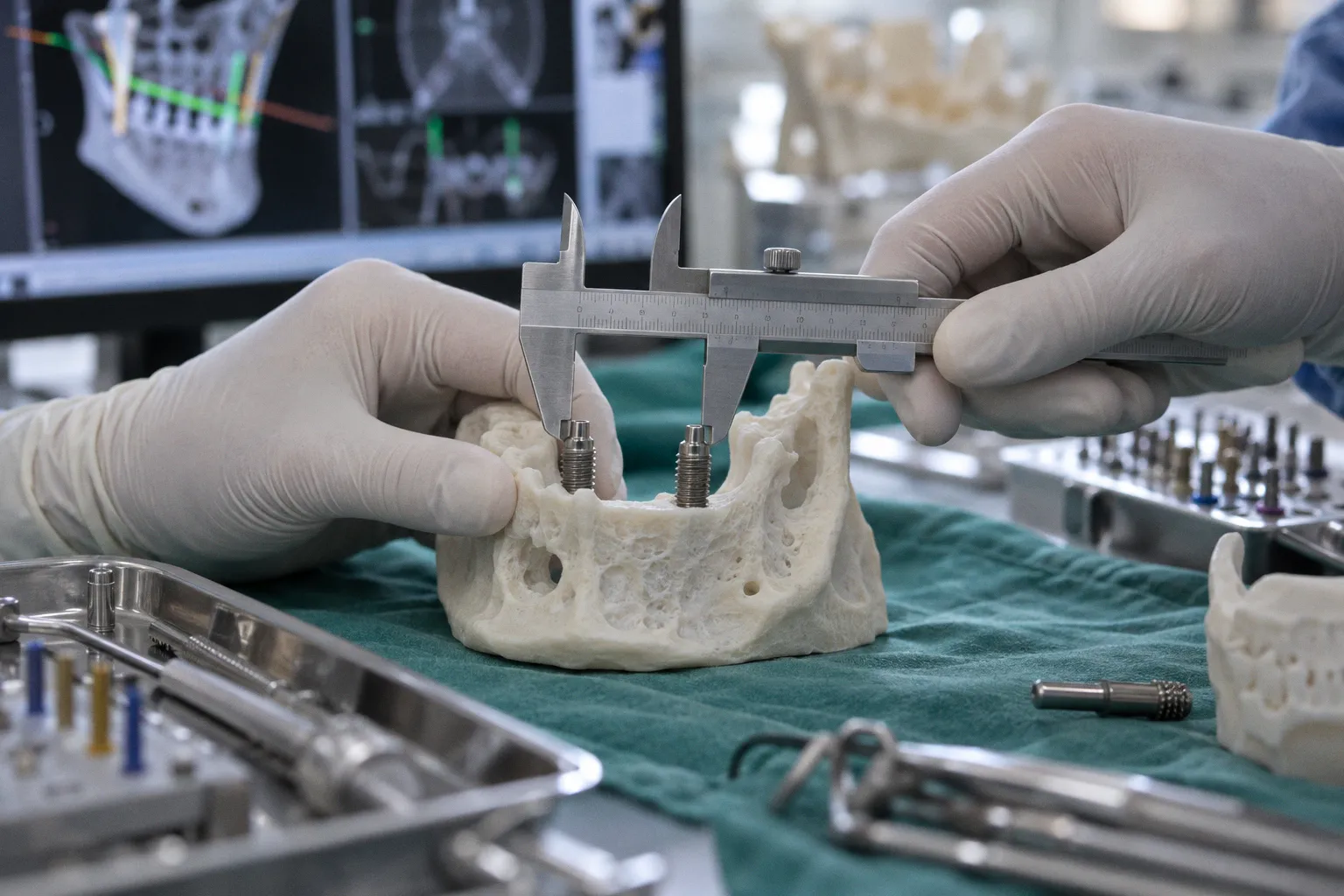

Precisão do planeamento cirúrgico virtual: fatores determinantes

Estes valores não representam uma garantia de coincidência entre o plano virtual e o resultado operatório. Representam, antes, o intervalo dentro do qual a execução pode ser considerada controlada.

A precisão do planeamento cirúrgico virtual em cirurgia ortognática depende de uma cadeia técnica com vários pontos de falha: aquisição da tomografia, registo da oclusão, fusão dos modelos digitais, definição dos movimentos ósseos, fabrico dos guias e transferência do plano para o campo operatório. Um erro inicial de orientação pode permanecer oculto no modelo tridimensional e manifestar-se apenas na osteotomia, na fixação ou no controlo pós-operatório.

O modelo digital não substitui a decisão cirúrgica. Organiza-a, quantifica-a e permite transferi-la para a anatomia do doente com menor variabilidade do que os métodos convencionais. A precisão final continua dependente da qualidade dos dados e da execução pela equipa crânio-maxilo-facial.

Da análise bidimensional ao planeamento tridimensional

O planeamento convencional baseia-se na combinação de telerradiografias, fotografias, modelos de gesso, arco facial e articulador. Cada elemento acrescenta informação, mas também introduz uma possibilidade de distorção. A imagem radiográfica comprime estruturas tridimensionais num plano bidimensional. O modelo de gesso representa a dentição, mas não mostra directamente a relação com o esqueleto facial. O arco facial transfere uma posição espacial para o articulador, mas essa transferência pode conter erros de referência e de montagem.

A consequência é conhecida: o cirurgião trabalha com vários sistemas de coordenadas que nem sempre coincidem. A posição dentária pode estar correcta no modelo e incorrecta na relação com a base craniana. A posição maxilar pode parecer adequada na telerradiografia lateral e permanecer subestimada no plano transversal. A assimetria mandibular pode ser parcialmente mascarada por sobreposições anatómicas.

O planeamento tridimensional altera este processo. A CBCT permite reconstruir o esqueleto facial, identificar os planos de referência e medir deslocamentos em três eixos. O scanner intraoral fornece a superfície dentária com elevada resolução. O software CAD/CAM combina os dados e cria um modelo virtual que relaciona os dentes, o osso e os tecidos de referência.

A vantagem principal não está apenas na visualização. Está na possibilidade de medir o movimento proposto antes da cirurgia. Translação, rotação e assimetria deixam de ser estimadas apenas por comparação visual. São definidas em relação a eixos e planos previamente estabelecidos.

Em estudos comparativos, os fluxos totalmente digitais apresentam um desvio médio aproximado de 1,5 mm entre o planeamento e o resultado pós-operatório. Nos protocolos convencionais, o valor reportado aproxima-se de 1,9 mm. A diferença é moderada, mas clinicamente relevante em situações com assimetria transversal, rotações complexas ou necessidade de controlo preciso da posição maxilar.

O planeamento tridimensional não elimina o erro. Reduz as zonas em que o erro pode permanecer invisível.

A superioridade do fluxo 3D é mais consistente no controlo dos movimentos horizontais e das assimetrias transversais. O eixo vertical continua a depender de referências anatómicas, exposição operatória, mobilidade dos segmentos e estabilidade da fixação. O software mede o plano. Não controla, por si só, o comportamento do osso durante a osteotomia.

A CBCT define a qualidade do ponto de partida

A tomografia computorizada de feixe cónico é o primeiro componente crítico do fluxo digital. A reconstrução pode ser geometricamente sofisticada e clinicamente inútil se a aquisição apresentar artefactos, campo de visão inadequado ou resolução insuficiente para a estrutura que se pretende analisar.

Na cirurgia ortognática, a CBCT deve permitir identificar:

• contornos orbitários e bases ósseas utilizadas como referências;
• paredes maxilares, seios maxilares e septo nasal;
• canal mandibular e forames mentonianos;
• raízes dentárias e espessura das corticais;
• planos de simetria e desvios transversais;
• relação espacial entre as arcadas e a base craniana.

A resolução não deve ser escolhida de forma abstracta. Deve corresponder à pergunta clínica. A avaliação de uma discrepância esquelética requer uma escala diferente da análise de uma raiz dentária ou da espessura de uma cortical. Um protocolo com dose e resolução excessivas não corrige uma má posição do doente durante a aquisição. Também não compensa o movimento durante o exame.

A posição da cabeça é outro factor determinante. Uma rotação ligeira pode alterar a percepção dos planos de simetria e introduzir um falso desvio nos eixos vertical e transversal. O software consegue reorientar o volume, mas essa reorientação depende da selecção correcta dos pontos anatómicos. Uma referência mal escolhida produz uma medição precisa de uma orientação errada.

Os artefactos metálicos provenientes de brackets, restaurações ou implantes podem degradar a leitura das raízes e das corticais. Em casos com múltiplos elementos metálicos, a equipa deve distinguir o artefacto que limita a análise de uma alteração anatómica real. A segmentação automática pode acelerar o processo, mas requer revisão manual.

A CBCT não é um molde digital perfeito da anatomia. É uma aquisição com ruído, artefactos e limitações de contraste. A precisão do planeamento começa na validação deste volume, antes de qualquer fusão com modelos dentários.

A fusão entre CBCT e scanner intraoral

O segundo ponto crítico é o registo da oclusão. A CBCT identifica o osso e fornece uma representação dentária que pode ser afectada por artefactos, movimento e resolução limitada. O scanner intraoral regista as superfícies dentárias com maior detalhe. A fusão dos dois conjuntos de dados combina informação anatómica e informação superficial.

Este processo não consiste numa simples sobreposição automática. O software procura correspondências entre superfícies, mas a qualidade do resultado depende da área usada para o alinhamento, da presença de dentes suficientes e da estabilidade dos tecidos registados.

Os erros mais frequentes surgem em quatro situações:

1. Campo dentário reduzido

Ausência de dentes, dentes inclusos, arcadas parcialmente edêntulas ou superfícies com pouca informação diminuem a robustez do registo.

2. Movimento durante a aquisição

A CBCT e o scanner intraoral são obtidos em momentos diferentes. Qualquer alteração na posição mandibular, na abertura da boca ou na relação intermaxilar pode criar uma incompatibilidade entre os ficheiros.

3. Registo oclusal inadequado

A mordida utilizada para documentar a relação entre as arcadas deve corresponder à posição clínica definida para o planeamento. Um registo instável desloca o modelo mandibular e altera as medidas de avanço, recuo ou rotação.

4. Segmentação sem revisão

O software pode identificar dentes, osso e tecidos por algoritmos automáticos. A segmentação continua a exigir validação pelo cirurgião. Uma pequena área óssea incluída ou removida de forma incorrecta pode modificar a posição de uma osteotomia ou de um guia.

A integração dos scanners intraorais no fluxo digital reduz a dependência de moldagens convencionais e de modelos de gesso. Também permite actualizar o registo dentário sem repetir necessariamente toda a aquisição radiológica. No entanto, o ficheiro intraoral não contém a posição das estruturas profundas. Deve ser interpretado em conjunto com a CBCT, e não como substituto.

A fusão correcta exige uma sequência lógica:

• aquisição da CBCT com protocolo adequado e posição reprodutível;
• digitalização intraoral das arcadas;
• registo da oclusão clínica ou da mordida de referência;
• limpeza dos ficheiros e remoção de dados redundantes;
• alinhamento inicial das superfícies dentárias;
• verificação manual dos pontos de contacto e das zonas de sobreposição;
• validação do plano de referência e dos eixos;
• aprovação da equipa antes do desenho dos guias.

O erro de fusão pode ser pequeno na superfície e significativo no resultado. Um deslocamento de uma fracção de milímetro ao nível dos incisivos pode representar uma rotação do segmento maxilar quando essa relação é transferida para o plano cirúrgico. Por este motivo, não basta observar se os modelos parecem coincidir. É necessário medir o desvio nas regiões que suportam a decisão operatória.

Como interpretar as discrepâncias lineares e angulares

A avaliação da precisão não pode ficar limitada a uma comparação visual entre o modelo virtual e a fotografia pós-operatória. O resultado deve ser comparado em três dimensões e em diferentes regiões anatómicas.

As discrepâncias lineares referem-se à distância entre a posição planeada e a posição obtida. Podem ser medidas no eixo anteroposterior, vertical e transversal. As discrepâncias angulares descrevem a rotação dos segmentos. Na maxila e na mandíbula, os valores habitualmente analisados são:

Estes valores devem ser interpretados como resultados médios de grupos e não como previsão individual. A média pode ocultar desvios maiores numa região específica. Um plano pode apresentar boa coincidência global e uma rotação residual clinicamente relevante ao nível do plano oclusal.

A medição deve incluir pontos estáveis e regiões relacionadas com a função. Na maxila, a análise pode abranger pontos dentários, plano oclusal, bordos incisais e referências ósseas. Na mandíbula, deve considerar a posição dos segmentos, a linha média, o plano oclusal e a relação dos côndilos quando esta avaliação fizer parte do protocolo.

A escolha do sistema de coordenadas altera a leitura do erro. Um desvio de 2 mm no eixo vertical não tem a mesma consequência que 2 mm no eixo transversal. O significado clínico depende da região, do movimento programado, da exposição dentária, da relação labial e da estabilidade oclusal.

O planeamento virtual é particularmente útil quando há movimentos combinados. Um avanço maxilar associado a rotação anti-horária mandibular e correcção de assimetria exige uma análise que a sobreposição bidimensional não consegue representar de forma completa. A rotação pode ser correcta num eixo e excessiva noutro. A medição tridimensional torna essa diferença explícita.

Guias cirúrgicos e fabrico aditivo

A impressão 3D transforma o plano virtual num dispositivo físico. Pode produzir biomodelos, guias de corte, guias de posicionamento, splints intermédios e splints finais. Cada peça deve ser desenhada para uma função específica. Um modelo anatómico serve para estudar a geometria. Um guia de corte transfere uma linha de osteotomia. Um guia de posicionamento limita a posição de um segmento. Não são componentes equivalentes.

A precisão do guia depende de várias interfaces:

• contacto entre o guia e o osso;
• contacto entre o guia e os dentes;
• tolerância do material e do processo de impressão;
• remoção de suportes e acabamento;
• esterilização;
• estabilidade durante a fixação;
• visibilidade e acesso no campo operatório.

Um guia dentossuportado depende da estabilidade das superfícies dentárias. Se o assento não for completo, se existir interferência com brackets ou se a impressão não reproduzir correctamente as áreas retentivas, o guia pode adaptar-se de forma aparente e permanecer deslocado. A adaptação visual não substitui a verificação física.

Os guias ósseossuportados apresentam outras exigências. Requerem exposição suficiente da superfície óssea para garantir o assentamento e podem ser afectados por periósteo, irregularidades ou hemorragia. O desenho deve equilibrar estabilidade, acesso e possibilidade de remoção. Um guia demasiado volumoso pode ser geometricamente exacto e clinicamente impraticável.

A estabilidade dimensional do material também deve ser controlada. Diferentes resinas e diferentes parâmetros de impressão podem produzir comportamentos distintos durante o processamento, a lavagem e a esterilização. A magnitude exacta dessa influência varia com o material e o protocolo. Não é tecnicamente aceitável assumir que toda a impressão 3D médica apresenta a mesma estabilidade.

O fabrico aditivo reduz etapas manuais, mas acrescenta etapas de controlo. O ficheiro digital deve ser verificado antes da impressão. A peça deve ser inspeccionada depois da impressão. A compatibilidade entre o desenho, a impressora, o material e o método de esterilização deve estar documentada no circuito clínico.

Uma sequência de controlo adequada inclui:

1. confirmação da versão final do planeamento;

2. verificação da escala e da orientação do ficheiro;

3. inspecção da geometria do guia;

4. controlo do acabamento e das zonas de suporte;

5. prova de adaptação no modelo ou no doente, quando aplicável;

6. esterilização segundo o protocolo compatível com o material;

7. verificação da identificação do guia e da sequência de utilização;

8. registo de qualquer alteração feita antes da cirurgia.

O guia não corrige um erro de planeamento. Apenas transfere esse erro com maior consistência. Se a posição virtual da maxila estiver incorrecta, um guia fabricado com precisão pode conduzir a uma posição operatória incorrecta.

A impressão 3D melhora a transferência do plano. Não melhora a qualidade de um plano mal definido.

O que acontece entre o modelo virtual e o campo operatório

A execução cirúrgica introduz variáveis que não existem no ambiente digital. O osso pode apresentar espessura diferente da estimada. A osteotomia pode sofrer uma pequena alteração de trajecto. Um segmento pode rodar durante a mobilização. A fixação pode deslocar a posição definida pelo splint. O edema, os tecidos moles e a limitação de acesso também afectam a exposição e o controlo.

A navegação cirúrgica guiada pode acrescentar informação em tempo real, sobretudo em procedimentos com anatomia complexa, ressecção segmentar, reconstrução ou relação crítica com estruturas nobres. A navegação depende, contudo, de uma referência estável e de um registo inicial correcto. Se o sistema perder a relação espacial com o doente, a visualização deixa de corresponder à anatomia real.

Na cirurgia ortognática, a sequência operatória deve ser definida antes do fabrico dos guias. A ordem das osteotomias, a mobilização dos segmentos, a utilização de splints intermédios e finais e a fixação condicionam a capacidade de reproduzir o plano. Um guia desenhado para uma sequência pode não funcionar de forma segura noutra.

A equipa deve avaliar previamente os pontos onde o plano pode divergir da execução:

• acesso insuficiente para posicionar o guia;
• interferência entre placas, parafusos e trajecto das osteotomias;
• instabilidade de um segmento após mobilização;
• contacto prematuro entre arcadas;
• diferença entre a oclusão virtual e a oclusão clínica;
• deformação ou deslocamento do guia durante a fixação;
• necessidade de alterar a osteotomia por razões anatómicas.

A navegação e o planeamento assistido por computador não retiram responsabilidade ao cirurgião. O software não diagnostica de forma autónoma, não escolhe a indicação e não determina sozinho o vector de movimento. A inteligência artificial pode apoiar a segmentação, a detecção de estruturas ou a análise de imagens, mas o grau exacto de redução do erro intra-operatório com algoritmos de última geração ainda não está estabelecido de forma uniforme.

A revisão pelo cirurgião crânio-maxilo-facial permanece obrigatória em todas as fases. A anatomia real pode contrariar uma segmentação automática. Uma imagem aparentemente clara pode não corresponder à estrutura clínica exposta. A decisão final deve integrar o exame do doente, a função, a oclusão, a anatomia e os limites de segurança.

Como deve ser validada a precisão

A validação começa antes da cirurgia. Não deve ser reservada à comparação pós-operatória. O controlo pré-operatório permite identificar incompatibilidades entre ficheiros e corrigir a cadeia antes de fabricar o guia ou o splint.

A equipa deve comparar:

• a posição da oclusão clínica com o registo digital;
• a orientação da cabeça com os planos de referência;
• a segmentação óssea com a imagem original;
• a posição dos dentes no scanner intraoral com a CBCT;
• a linha média facial com a linha média dentária;
• a posição dos côndilos e dos segmentos quando relevante;
• as áreas de contacto do guia com o modelo anatómico;
• a sequência virtual com a sequência efectivamente executável.

Depois da cirurgia, a avaliação deve separar erro de planeamento, erro de fabrico e erro de execução. Uma diferença entre o resultado e o plano pode ter origem na segmentação, na fusão da oclusão, no desenho do guia, na adaptação intra-operatória ou na fixação. Sem esta separação, a equipa identifica o desvio, mas não identifica a causa.

A auditoria pode ser organizada por etapas:

1. Validação da imagem

Confirmar a posição do doente, o campo de visão, a presença de artefactos e a qualidade suficiente para a análise anatómica prevista.

2. Validação do registo dentário

Comparar a superfície do scanner intraoral com a dentição visível na CBCT e rever manualmente as zonas de sobreposição.

3. Validação do movimento

Medir os deslocamentos lineares e angulares propostos. O movimento deve ser descrito por eixo, não apenas por uma alteração visual do perfil.

4. Validação do dispositivo

Inspeccionar o guia, o splint ou o biomodelo. A peça deve corresponder à versão final do ficheiro e adaptar-se sem instabilidade.

5. Validação pós-operatória

Comparar o resultado obtido com o plano em pontos anatómicos definidos. A análise deve incluir os eixos vertical, transversal e anteroposterior, além das rotações.

A utilização de uma plataforma digital apenas é justificável quando acrescenta controlo mensurável. Um ambiente tridimensional com imagens de elevada qualidade, mas sem validação da fusão e sem análise pós-operatória, pode produzir uma falsa sensação de exactidão.

Limites actuais do fluxo digital

A tecnologia digital não elimina a variabilidade biológica nem a complexidade anatómica. A posição dos tecidos moles pode alterar-se entre o exame e a cirurgia. A estabilidade condilar pode variar. A resposta funcional e a cicatrização não são totalmente previsíveis a partir do modelo ósseo.

Também existe uma diferença entre precisão geométrica e resultado clínico. Um movimento pode ser transferido com desvio inferior a 2 mm e ainda assim produzir uma relação oclusal insatisfatória se o registo inicial estiver errado. Da mesma forma, um pequeno desvio angular pode ter pouca importância num caso e alterar a estética facial noutro, dependendo da assimetria, da exposição incisiva e da posição do plano oclusal.

O fluxo digital exige formação. A aprendizagem inclui segmentação, definição de referências, manipulação dos eixos, desenho de guias, interpretação dos desvios e integração com a técnica operatória. A aquisição do software não substitui essa competência.

Os erros comuns no planeamento cirúrgico assistido por computador são, na maioria dos casos, erros de cadeia e não de uma única ferramenta. Entre os mais relevantes estão:

• aceitar uma segmentação automática sem correcção manual;
• usar uma CBCT com artefactos que impedem a leitura de estruturas críticas;
• fundir o scanner intraoral numa superfície insuficiente;
• registar uma oclusão diferente daquela que será usada na cirurgia;
• definir planos de referência sem padronizar a orientação craniana;
• fabricar o guia antes de fechar a revisão do plano;
• ignorar a sequência de osteotomias no desenho do dispositivo;
• considerar o guia exacto sem verificar a sua adaptação;
• atribuir todo o desvio à execução, sem auditar a aquisição e a fusão;
• confundir coincidência visual com medição tridimensional.

A tecnologia de impressão 3D tem limites próprios. A resolução da impressora, a orientação da peça, a contracção do material, o acabamento e a esterilização podem alterar a adaptação. A influência exacta de cada tipo de resina na estabilidade dimensional do guia não pode ser generalizada sem considerar o processo completo.

Resultado mensurável, não promessa de perfeição

A precisão do planeamento virtual em cirurgia ortognática deve ser comunicada com métricas. O intervalo clínico habitualmente utilizado situa-se abaixo de 2 mm para discrepâncias lineares e abaixo de 4° para discrepâncias angulares. Os fluxos digitais completos apresentam desvios médios próximos de 1,5 mm, enquanto os métodos convencionais se aproximam de 1,9 mm em estudos comparativos.

Os resultados angulares disponíveis indicam valores médios inferiores a 2,75° no pitch, 1,7–1,8° no yaw e 1,1° no roll, com variações entre maxila e mandíbula. Estes números demonstram maior controlo espacial, não uma reprodução absoluta da simulação.

A qualidade do resultado depende de uma sequência operacional concreta:

1. adquirir uma CBCT tecnicamente adequada;

2. registar a oclusão com scanner intraoral de forma reprodutível;

3. fundir os dados e rever manualmente a anatomia;

4. definir movimentos em três dimensões;

5. seleccionar uma sequência cirúrgica compatível com o plano;

6. fabricar e verificar os guias ou splints;

7. transferir o plano com controlo intra-operatório;

8. medir o resultado pós-operatório e identificar a origem de qualquer desvio.

A conclusão é directa. O planeamento virtual melhora a precisão quando a informação de entrada é válida, a fusão é controlada e a execução respeita a sequência definida. A CBCT fornece a anatomia óssea. O scanner intraoral estabiliza a informação dentária. O CAD/CAM quantifica o movimento. A impressão 3D transfere-o. Nenhum destes componentes substitui a análise do cirurgião.

O valor clínico do fluxo digital não está em prometer um resultado idêntico ao modelo. Está em reduzir a incerteza, tornar o erro mensurável e permitir que a equipa corrija a cadeia técnica antes de o erro chegar ao doente.
